阿尔泰数据采集产品总线种类详细介绍
引言:数据采集产品已经广泛运用于环境、电力医疗设备、通讯、航天、军工等领域。对于数据产品总线的了解,可以及时帮助您选购合适的产品。
在种类繁多的数据产品中目前主流的产品主要包括PXI、CPCI、PCI、PCI-E、USB、PC104、PC104+、RS485、以太网总线等。
1、PCI、PCI-E、USB总线

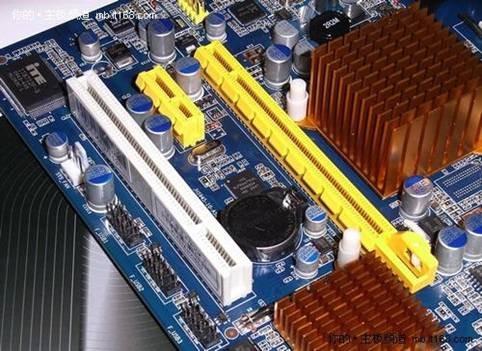

图1 PCI、PCI-E、USB数据采集卡及插槽
与几年前的工控机相比现在的已经加入了PCI-E的插槽图中白色的为PCI插槽,黄色的为PCI-E插槽。在此请选购PCI-E的注意了PCI Express的接口根据总线位宽不同而有所差异,包括X1、X4、X8以及X16。图中为X1和X16。而USB的插槽就是常见的USB口,通过USB线来连接。
2、PXI、CPCI总线

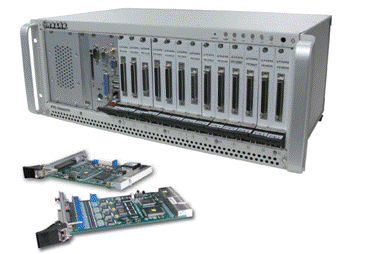

图2 PXI、CPCI控制系统
PXI、CPCI 总线与上述的总线的区别在于PXI、CPCI必须配合PXI、CPCI控制器、机箱使用组成PXI、CPCI控制系统。
3、PC104、PC104+总线

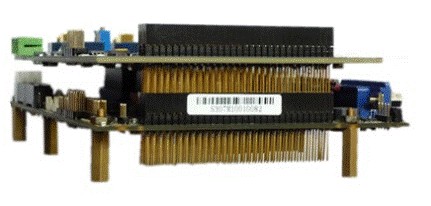

PC104总线产品小尺寸结构(标准模块的机械尺寸是3.6X3.8英寸,即96X90mm)、轻松总线驱动,与PC104+总线产品均去掉总线背板和插板滑道,采用以“针”和“孔”形式层叠连接,即PC104/PC104总线模块之间总线的连接是通过上层的针和下层的孔相互咬和相连,这种层叠封装有极好的抗震性。与PXI、CPCI相同的它们均有自己的测空系统,PC104/PC104多余、与带该类总线的主板配套使用。
4、RS485、以太网总线
RS485、以太网总线类大多以模块化产品出现,它们先对与其他类总线产品,传输距离上有很大优势,但在采样频率上有局限性,应用RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。在要求通信距离为几十米到上千米,采样率没有要求时,可选择该类总线产品。
