关于PC104总线的历程及相关产品介绍
PC/104是一种工业计算机总线标准。PC/104有两个版本，8位和16位，分别与PC和PC/AT相对应。PC/104PLUS与PCI总线相对应。
PC104与普通PC总线控制系统的主要不同
1、小尺寸结构：标准模块的机械尺寸是3.6X3.8英寸，即96X90mm

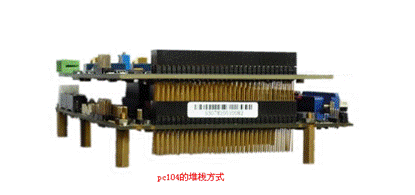

2、堆栈式连接：去掉总线背板和插板滑道，总线以“针”和“孔”形式层叠连接，即PC104总线模块之间总线的连接是通过上层的针和下层的孔相互咬和相连，这种层叠封装有极好的抗震性。
3、轻松总线驱动：减少元件数量和电源消耗，4mA总线驱动即可使模块正常工作，，每个模块1-2瓦能耗。
PC104PLUS与PCI104

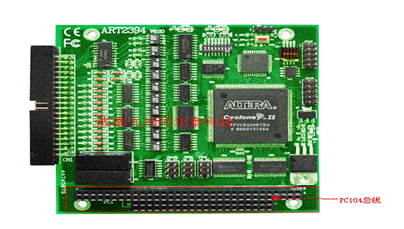

PC/104总线两个版本。8位和16位。8位的PC104总线有64个总线管脚，单列双排插针和插孔，P1：64针，P2：40针合计104个总线信号，PC104因此而得名。

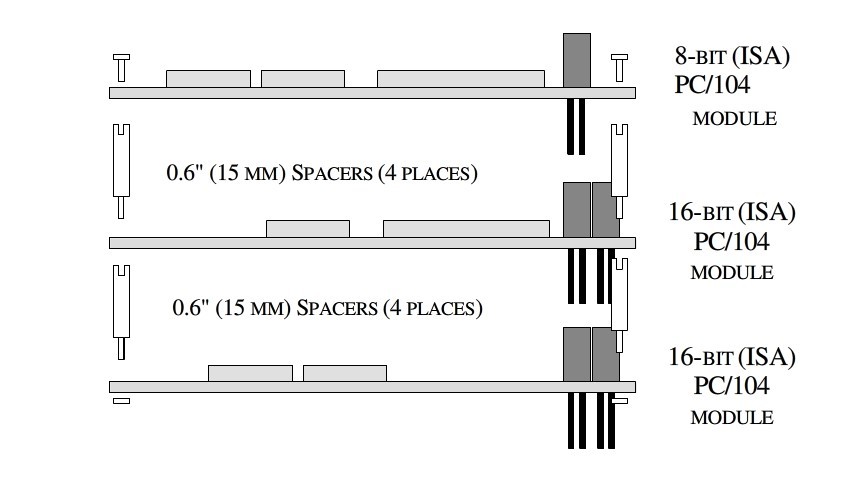

当8位模块和16位模块连接时，16位模块必须在8位模块下面，P2总线连接在8位模块中是可选的，这样让这些模块无论何处都可在堆栈中使用。
PC104PLUS是专门为PCI总线设计的，可以连接高速外接设备，PC104PLUS在硬件上通过一个3 * 40即120孔的插座。PC104PLUS包括了PCI规范2.1版要求的所有信号。为了向下兼容PC104PLUS包括了PC104的所有特性。
PC104PLUS相比于PC104的特点
1．相对PC/104连接，增加了第三个连结接口支持 PCI bus.
2．改变了组件高度的需求，增加模块的柔韧性.
3．加入了控制逻辑单元，以满足高速度 bus的需求
PC104PLUS总线相较于PCI总线规范的不同
1、PC104PLUS是用120针2mm孔堆栈插座连接，而32位PCI总线用124针插槽连接

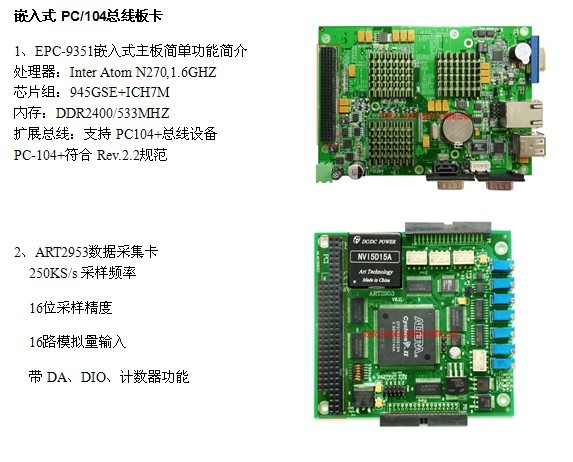

由于PC104的管脚定义与ISA、PCI的规范完全兼容，所以公司在产品内部用 PC/104模块时，也可以应自己的需要设计生产更多的专业应用PC/104模块种类。
