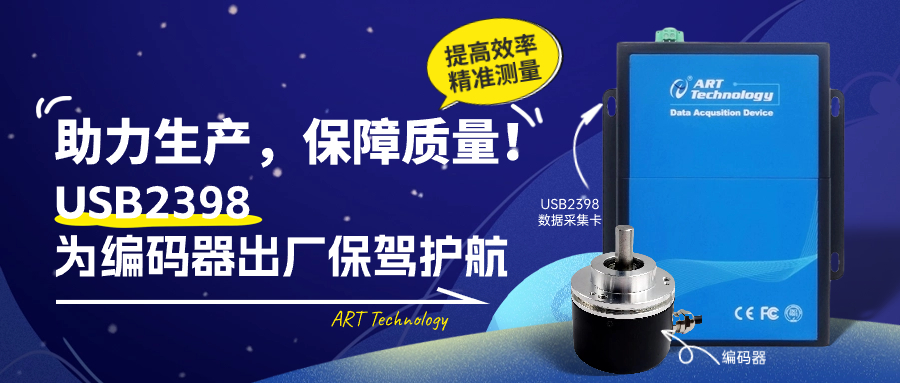

编码器测量——USB2398计数器卡

项目背景:

        某编码器厂家在出厂前需要对编码器进行检测,以确保编码器符合出厂标准。然而,由于人工或料单误差等原因,总会出现一些编码器相位不准的情况。因此,为了快速准确地检测A、B相相位差,该厂家选择了阿尔泰科技的自研产品USB2398计数器卡和其它产品来解决此问题。

解决方案:


        阿尔泰科技的USB2398计数器卡可以对编码器的A、B相进行周期测量和双边沿间隔测量。通过将双边沿间隔的时间除以A信号的周期,再乘以360°,就可以直接得出相位的角度值。这种方法可以快速准确地检测编码器的A、B相相位差,从而验证编码器是否符合出厂标准。

产品介绍:

        USB2398计数器卡是一款8路隔离计数器模块,每路计数器均有三个独立的隔离输入和一个隔离输出,具有可靠的保护电路设计,可采集高达48V的电压;并且附加了8路额外的PFI输入,以满足操作现场的多样化需求。

最大输入频率:1MHz

存储器深度:1K点FIFO

计数器功能:CI:边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、双边沿间隔测量、位置测量(基于增量式编码器)

CO:脉冲输出



解决方案亮点:

        阿尔泰科技的产品可以帮助编码器厂家快速准确地检测A、B相相位差,从而验证编码器是否符合出厂标准。这对于编码器的质量控制和生产效率的提高都具有重要意义。
