阿尔泰科技产品组成发动机测试平台的方案
阿尔泰科技产品组成发动机测试平台的方案

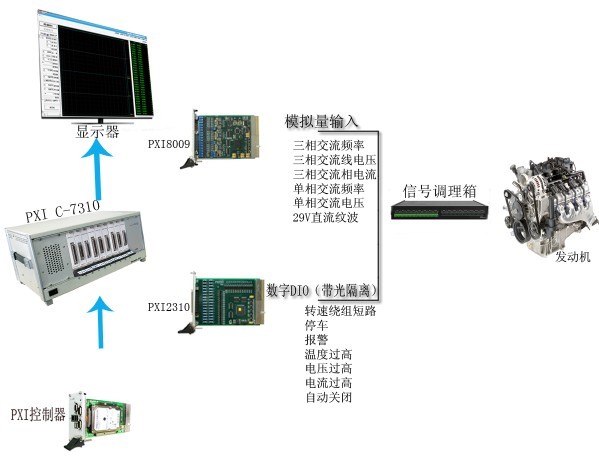

发动机对于一个动力系统来说起着决定性的作用,所以对其测试也是一个重要的项目,本测试系统由3U 10槽PXI7310机箱、PXI7651控制器、信号调理箱、数据采集模块PXI8009、PXI8501,数字IO模块PXI2310组成。首先,将发动机输出的非标准前端信号通过信号调理箱,调理成系统可识别的标准信号,再由数据采集模块采集发动机的输出信号(包括三相交流频率、三相交流线电压、三相交流相电流、单相交流频率、单相交流电压、29V直流纹波、29V短路电流、温度/流量/振动等信号),数字IO模块进行发动机的状态监视和控制接触器开关。系统输入输出结构框图如下所示:

1)该发电机采用三相三线制,星形接线方式
2)测试发电机输出的三相交流信号
A、           频率(大5kHz)6路;
B、           线电压(0~500VAC)6路;
C、           相电流(0~20A)6路;
D、           能画出正弦波形。

3)   测试转速绕组产生的单相交流电:
A、           频率(大5k)2路;
B、           幅值(60VAC)2路;
C、           单相交流60VAC电压经过电源变换器转换为29V直流电压,需测试该直流电压的纹波系数2路;测试短路电流(0-15A)2路。

4) 发电机通过电动机进行驱动,通过通信接口(RS485接口)发送指令控制其转速;
5)10路传感器(温度/流量/振动)输出的模拟量进行采集;
6)控制接触器开关实现以下功能,共计10路:
A、           控制转速绕组短路;
B、           停车、报警;
C、           温度、电压、电流超过规定范围,自动关闭等操作。
7)测试过程采用异步测试。
                                                           系统信号汇总以及解决方案

系统硬件平台搭建

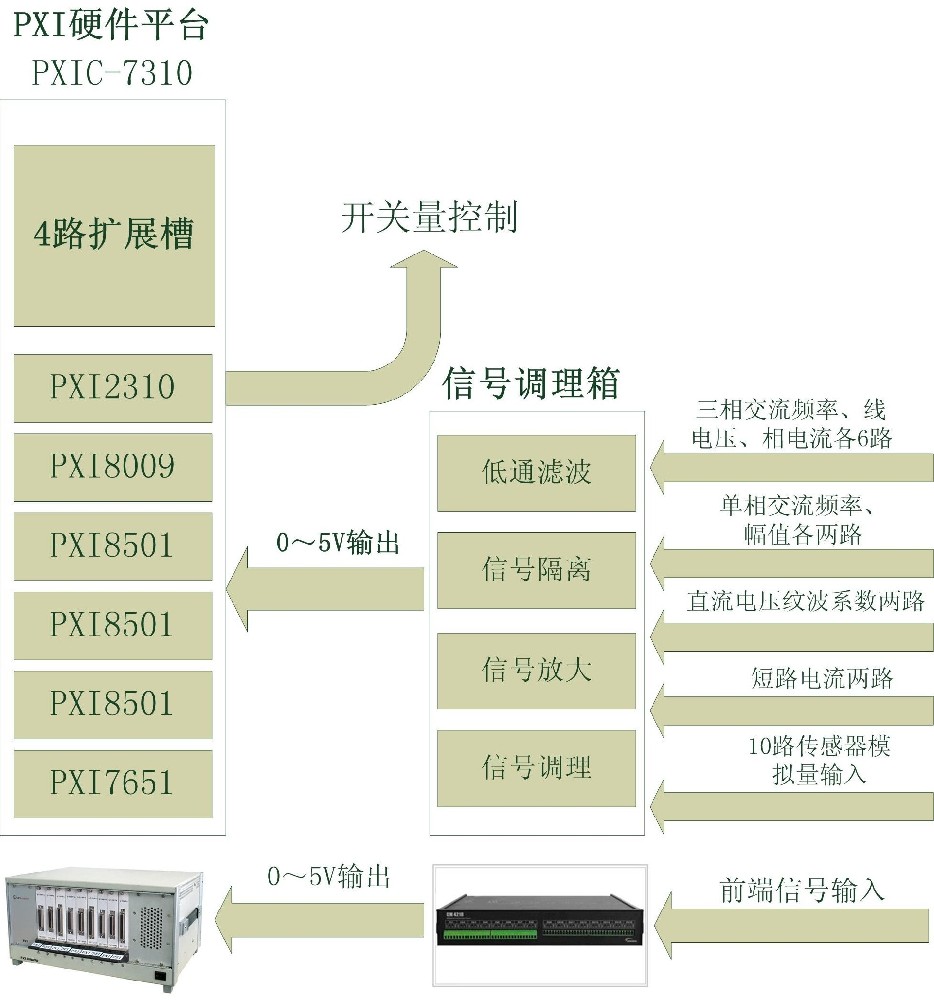

系统采用PXI总线技术结构搭建了一个高性能、低成本的运载平台。PXI结合了PCI的电气总线特性与CompactPCI的坚固性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。PXI将台式PC的性能价格比优势与PCI总线面向仪器领域的必要扩展完美地结合起来,成为当今主流的虚拟仪器测试平台。系统设计拓扑图如下所示:
