阿尔泰PXI-8506的飞机喷流噪声测量解决方案

前言:

  开发一个测量目前和下一代军事飞机的高幅值喷气噪声的便携式近场声全息(NAH)系统,以提供模型修正和对比,评估噪声控制设备性能以及预测地面维护人员的状况和社区受到的噪声影响。


解决方案:

  开发一个基于阿尔泰PXi动态信号采集设备的高性价比的系统,该系统具有良好的便携性、灵活性、可扩展性和高精度等优势;通过增加数据采集通道数和移动麦克风阵列可扩大被测区域并缩短测量时间。软件“利用LabVIEW软件的灵活性,我们能够定制监控与数据验证功能。”


测试测试现场参考图

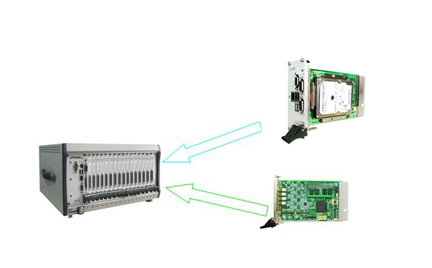

系统硬件构成:

本系统采用阿尔泰科技的PXi测控系统以及PXi的数据采集卡构成,这个系统具有稳定性能好,精度高测试灵敏特点。









配置参数:
名称
型号
参数
PXI机箱
PXIC-7318
■ 工业级600W AC电源
■ 兼容3U PXI/CompactPCI模块
■ 1个系统槽,17个PXI/Compact PCI外围卡槽
■ 兼容PXI Rev2.2规范
■ 兼容IEEE 1101.10外形标准
■ 带滤网的冷却风扇
■ 4U高度桌面安装
■ 符合PICMG2.0规范
■ 操作环境温度:0~50℃
■ 相对湿度:10~90%

控制器
PXI7651
处理器:Intel Atom N270
          主频:1.60GHz
          二级缓存 512KB
芯片组:Intel 945GSE(图形内存控制),Intel ICH7M(I/O控制)
内 存:单通道DDR2 533/667 MHz
          支持大容量2GB
          插槽 SODIMM×1
显 示:Intel 945GSE集成显卡
           1个模拟VGA端口
以太网:1000 Mbps
           控制器PCI-Express RTL8111C
           接口RJ-4 5
存 储:IDE接口   1个,接板载硬盘
         SATA接口 1个
外部接口:VGA     1个
             以太网 1个
             USB 4 (符合USB2.0标准)
             串口 2(2个RS-232)
