基于PXI震动分析平台
本转动式震动平台主要利用电极转子的非平衡转动，从而导致了旋转板的作用，由于不同的转动频率从而导致的幅度改变，从而实现了震动平台的实现！

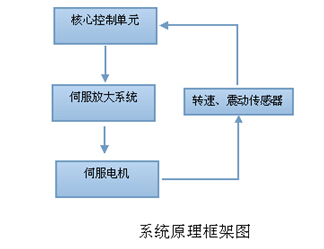

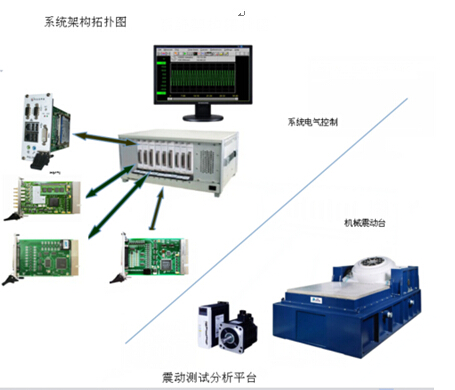

本系统主要采用阿尔泰科技PXi工业级控处理平台，采用I7处理器，应用了PXI总线的高稳定性，从而保证了系统硬件的可靠性能，适合于在环境条件比较恶劣的环境中进行工作，采用这种平台满足震动行业的测试条件,在系统中由PXi机箱 、控制器、模拟量采集卡、运动控制卡、编码器卡构成，系统基本原理如下
振动台震动频率：0-20K；
震动幅度：0-60MM；
震动方向：前后震动、上下震动、左右震动；
振幅采集：8通道高速幅度采集，通道采样频率80M；
配套软件：震动条件的设置，震动幅度以及其他数据分析以及处理，保存实时震动幅度，同时具有频谱分析以及其他客户分析算法
序号 | 硬件平台 | 型号 | 备注 |
1 | PXI机箱 | PXIC-7310 | |
2 | 控制器 | PXI7683 | |
3 | 运动控制卡 | PXI-1020 | |
4 | 模拟量采集卡 | PXI8512 | |
5 | 编码器卡 | PXI2394 | |
6 | 伺服电机 | 台达 | |
7 | 振动台 | 非标定制 |
