基于嵌入式主板无线监控系统
一、系统检测指标
1、实时对水中的、铁、锰、PH、含氧在线监测；
2、数据将实现实时传输于当地的监测部门；
二、系统实现原理

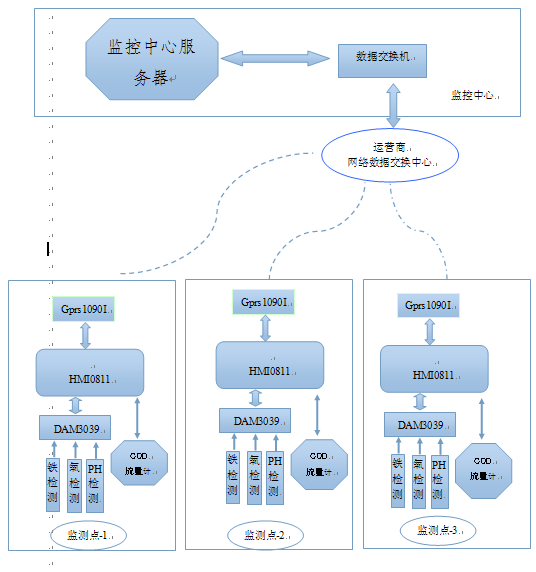

本系统主要有两层网络构成：现场数据层、协议传输层
现场数据层:本层网络主要是利用485网络，利用分布式采集方式将设备模块传感器数据采集到嵌入式主板中，
协议传输层：本层主要利用GPRS网络将本地的数据采集通过与服务器握手以后传到服务器中心。
序号 | 名称 | 备注 |
1 | HMI0811 | 现场显示 |
2 | Gprs1090I | |
3 | Dam3039 | |
4 | 在线溶解铁传感器 | 具体指标见下 |
5 | 在线pH电极 | 具体指标见下 |
6 | 在线溶解氧电极 | 具体指标见下 |
8 | 流量计 | |
9 | 锰检测仪 | 需手工检测，输入！ |
10 | COD在线检测仪 | |
11 | 取样及辅助设备 |
1、锰检测暂时未找到合适传感器或者仪表！
2、以上硬件配置是根据现场一般指标所选，如果超出本传感器要求以及方案的变动需进一步的沟通以及交流！
3、本系统中COD属于带确定事项，由于是检测肺水中的含量并不是检测耗氧量，对于COD的需求待确定！
附件
A、工业在线溶解氧仪DO仪溶氧仪
测量范围：0～200.0 ug/L，0～20.00 mg/L，量程自动切换；0~60℃
分辨率：0.1ug/L,0.0 1mg/L,0.1℃
精 度：ug/L:±1.0%FS；mg/L:±0.5%FS，±0.3℃
自动温度补偿：0~60℃
控制接口：两组ON/OFF继电器接点，分为高点、低点报警信号光电隔离输出。
信号隔离输出：光电耦合器隔离保护4～20mA信号输出
继电器：继电器滞后量任意设定，继电器负载 10A 220VAC
工作条件：环境温度为0~60℃,相对湿度≤90%
输出负载： 负载＜500Ω（0-10mA），负载＜750Ω（4-20mA）
工作电压：220VAC±10%、50/60Hz
尺 寸：96×96×115 mm
开孔尺寸：91×91mm
重 量：0.9Kg
B、工业在线溶解铁
1．线性范围：10-2mol/L ~ 7×10-6mol/LFe3+(标准液中5mol/LNaCl – 0.05mol/LHCl本底。用LiCl代替 NaCl效果更好)
检测下限：2.5×10-6mol/LFe3+
2．最佳pH：约1.3 pH
3．响应时间：10-2mol/L ~ 10-4mol/L，小于1min
小于 10-4mol/L，约 3min ~ 4min
4．电极内阻：小于 2MΩ
5．干扰离子：Sn2+ 、Hg2+ 有明显干扰，
其次 Cd2+ 、Zn2+ 干扰顺序为Zn2+< Cd2+< Hg2+< Sn2+
6．温度范围：5oC ~ 60oC
C、工业在线pH电极环保监测电极
功能及特点:
H-101塑壳电极
测量范围： 0-14pH
温度范围： 0-80℃
探头型式： 塑壳外径28
精 度： 0.01pH
