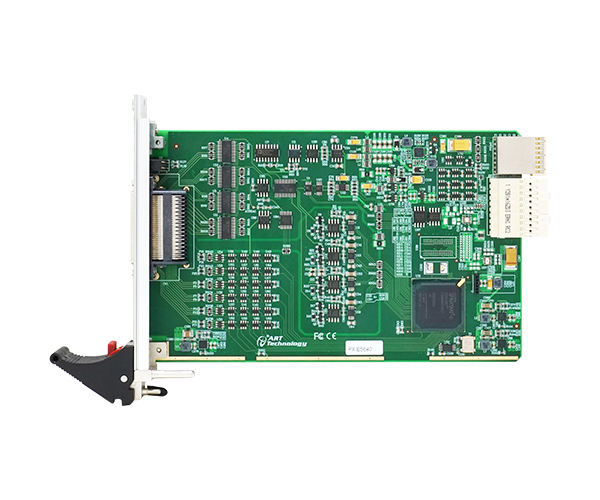

多功能数据采集卡；2MS/s，16位，64/32路异步模拟量输入；2MS/s，16位，4/2/0路同步电压模拟量输出；8路DIO ；16/8路PFI；2/1路32位多功能计数器
连接器可选 | 可通过VHDCI-68芯屏蔽线缆连接SCB-A68D接线盒 | |
AD模拟量输入 | ADC分辨率 | 16位（Bit） |
输入通道 | 单端64路/差分32路异步采集（PXIe-5640/5642）； 单端32路/差分16路异步采集（PXIe-5641/5643） | |
输入量程 | ±10V、±5V、±2V、±1V | |
采样率 | 单通道最大2MHz采样速率，多通道最大500KHz采样速率 | |
采样模式 | 按需单点采集、连续采集、有限点采集 | |
存储器深度 | 16K 点 FIFO | |
AD触发源 | AD首通道触发、模拟量触发、数字量触发 | |
DA模拟量输出 | 输出通道 | 4路同步输出（PXIe-5640）； 2路同步输出（PXIe-5641）； 0路同步输出（PXIe-5642/5643无DA功能） |
采集速率 | 16位DA精度，最大2MHz采样速率 | |
量程 | ±10V | |
存储器深度 | 16K 点 FIFO | |
CTR计数器 | 通道数 | 2路32位（PXIe-5640/5642）； 1路32位（PXIe-5641/5643） |
电气标准 | TTL电平 | |
计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 | |
CO：脉冲输出 | ||
采样方式 | CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO | |
CO：按需单点采样、有限点采样、连续采样 | ||
DI/O | 通道数 | 8路带缓存 |
PFI通道 | 16路静态数字量输入输出、时序信号输入输 （PXIe5640/5642）； 8路静态数字量输入输出、时序信号输入输出 （PXIe-5641/5643） | |
配置方式 | 程控I/O方向与状态 | |
DIO存储器深度 | 2K点FIFO | |
软件自动校准 | ||
支持多卡同步 | ||
