驱动升级为ARTDAQ的优越性

驱动升级为ARTDAQ的优越性

 ArtDAQ(高速数字化仪开发套件为ArtScope),是北京阿尔泰科技发展有限公司采集设备的驱动程序及开发套件,辅助客户实现从简单到复杂的数据采集任务,高效快速的搭建测试系统。

 该开发套件包括以下几个部分,设备管理配置软件(Device Management&Configuration Tool,DMC)、驱动文件、开发库、开发例程、帮助文档等。下面从各组成部分着手,介绍该开发套件的优势。

实现DMC管理的优越性

DMC可以进行硬件设备管理、软件驱动升级,并提供了专业的测试面板,用于快速演示板卡功能。如下图:


1.DMC管理软件的提出,打破了一款板卡,一套驱动、一套演示软件、一套接口代码的局面,将阿尔泰的数据采集硬件和驱动软件进行统一的管理,即形成系统平台体系,便于整个数据采集系统的配置、维护和更新。

2.在DMC中,可以实现设备识别、属性配置、板卡自校准等功能,并且提供了专业的测试面板,用于快速演示板卡功能。

3.板卡实现DMC管理的前提是,将所管理的数据采集设备的开发接口进行功能整合。以ARTDAQ为例,二次开发的软件接口,按照数据采集的功能进行了区分,分为模拟输入、模拟输出、DIO和计数器,同一个功能使用统一的封装结构,而不再受制于板卡的型号。这样做*大的好处是,阿尔泰的数据采集硬件可通过统一的编程接口来开发,保证了设备的高度互换性(比如客户基于USB3103开发的模拟采集程序,不需要做任何修改,即可供USB3106使用)。

4.ARTDAQ中的软件接口定义和操作符合用户的使用习惯,相对之前的驱动接口,如对中断和DMA数据传输、数据拆分、消息通知等功能进行了封装,使得二次开发的应用层接口简单、易用,节省了开发时间。


与LabVIEW无缝连接后的优势

   LabVIEW 语言是NI公司面向测试测量行业开发的一种快速编程的语言。该语言使用图形化的编程方式,可以让测试测量开发人员,快速的搭建测试系统。

   ArtDAQ为LabVIEW平台提供了图形化的编程接口,并且支持在LabVIEW RT环境下使用。若您有NI-DAQ的使用和开发经验,保证能快速上手阿尔泰板卡的二次开发工作,并且选择到性价比更高的测试测量产品;若没有数据采集的开发经验,精简的开发流程、丰富的开发范例和详尽的帮助文档,能帮助您缩短开发时间。

1.图形化的API

ArtDAQ 开发套件提供内嵌到LabVIEW函数选板的API接口,如下图所示,从函数的图标,即能了解部分函数的功能,相较于直接用库节点调用DLL的编程方式,更符合图形化的编程理念,编程更为方便;

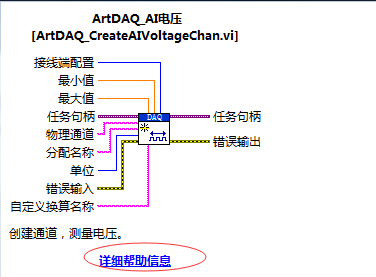

2.Help链接

    每个函数,能实时显示帮助信息,点击详细帮助,可以链接到内嵌到LabVIEW帮助路径下的帮助文件中,方便客户理解使用;





3.简单清晰的开发流程

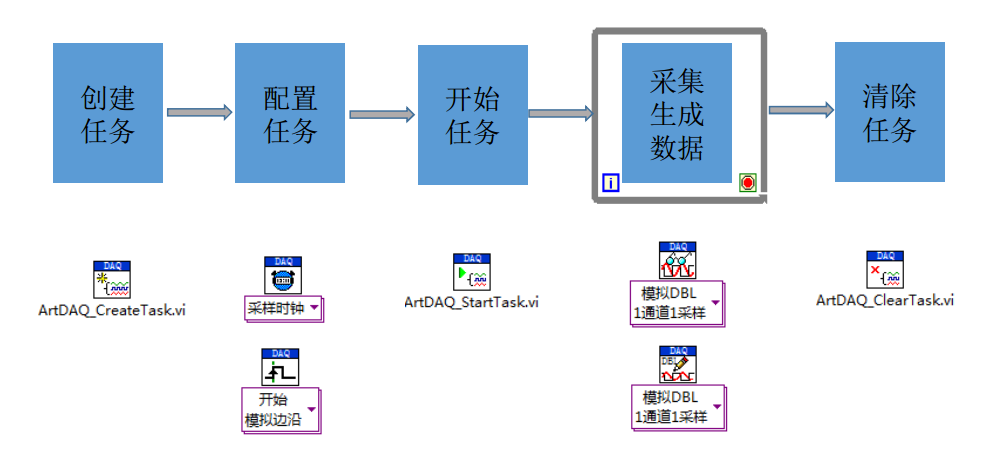

  下图列举采集或输出功能的开发流程,整个过程只需要几个函数就可以完成,流程设计符合主流测试测量产品的操作习惯。






4.LabVIEW现有工具包的使用



   如果客户已经安装LabVIEW开发环境由于ArtDAQ与LabVIEW无缝连接的开发支持,LabVIEW中现有的工具包,则可应用到二次开发的过程中。如要对采集数据进行保存可使用文件IO函数,频谱分析可使用到信号处理函数,省掉了算法等代码研究和编写的时间,极大的提高编程效率。



(备注:本公司只提供基于LabVIEW二次开发的ArtDAQ工具包,但并不提供LabVIEW和LabVIEW RT的安装包,有关LabVIEW和LabVIEW RT的购买事宜可咨询NI。)
