基于zigbee库房信息采集系统

企业库房管理系统

一、系统简介

      仓库是一个企业物资集中储存的重要场所,一旦发生火灾,会造成严重的经济损失,还可能造成人员伤亡,后果严重。导致火灾发生的原因也是多种多样的,只有认真分析火灾发生原因,提出相应的对策和措施,才能有效地防止仓库火灾事故的发生,基于现有的检测技术,可以对库房的一些环境因素进行监,从而降低火灾发生的概率!

二、系统构建

   为了防范火灾的发生以及仓库环境的管理,通过分布式采集器以及嵌入式控制器通过GPRS无线数据传输网络,用成都九州阿尔泰科技有限公司产品搭建仓库防火防灾系统! 本系统利用zigbee无线采集以及控制模块,利用本地监控中心对数据进行采集,保存以及做一定的应急处理,通过无线网络传输给企业监控中心!

三、系统实现指标

1.仓库温度应尽量保持在25度左右。

2.当仓库温度高过允许的上限(38%)或者等于/低于允许的下限(0度),发出短信报警信息到相应负责人

3、当仓库内湿度小于设定值以后,将会发出相应的参数信息以及设置参数,如果是自动模式将会启动加湿度装置,如果是手动模式,则需要根据相关负责人进行远程启动;

5.当仓库温度超出允许范围,将进行短信报警,如果超出超高温设置量程将自动断掉仓库的供电系统,同时系统将利用自身的电源进行应急预案的自动处理;

6.当仓库内可燃气体超过设定值以后,启动换气装置,降低可燃气体浓度!并且在2分钟以后通知相应的负责人;

为了保证仓库温度湿度的均衡仓库主管应对可以预见的问题进行预防,减少事故的发生。

四、系统功能原理:

    本系统是利用嵌入式主板,zigbee路由、zigbee无线采集终端、3G无线传输模块、短信报警模块、LCD液晶显示器、监控中心服务器构成。

  现场数据采集利用嵌入式主板通过zigbee无线传输采集现场的数据,将采集的数据采集以后进行分析处理(筛选正常数据和做报警信息的输出),处理数据以后嵌入式主板通过通过3G网络,打包传输到服务器mySQL数据库中心,服务器中心实现对数据的保存和查看!
五、系统配置

序号

名称

型号

功能

数量

1

嵌入式主板

ARM8019A

现场数据控制器

1

2

LCD显示器

BOE-7.0

现场显示器

1

3

zigbee路由

A-Zigbee1080E

 数据传输中心

1

4

zigbee数据采集

Zigbee1085

环境参数采集以及控制

20

5

3G传输模块

CDMA1090I

数据传输

1

6

短信报警模块


短信报警

1

7

服务器


数据库

1

8

显示器


监控显示

1

六、系统网络拓扑图

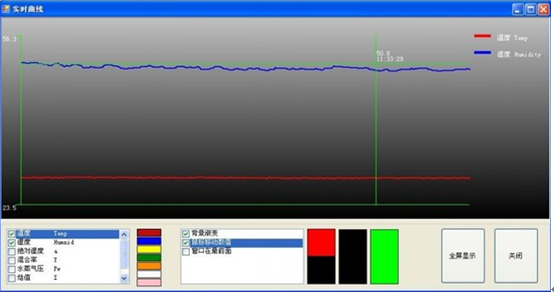

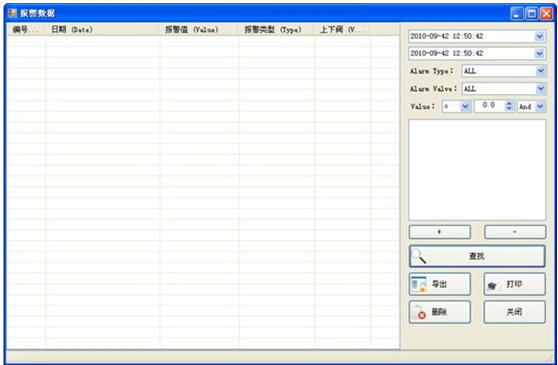

软件参考图片
