什么!FPGA可以自行二次开发了?
目前市场上的标准采集卡通常不支持用户自行开发FPGA。但因为应用环境的需要，不仅仅只需要单一的数据采集流程，往往还需要在其中嵌入更复杂的运行和分析逻辑。为了解决这类问题，我们公司推出了FPGA载板。该载板配备XC7VX690T FPGA，旨在为客户对FPGA的二次开发提供便捷。
什么是中频卡？
中频采集卡主要用于特定频段的信号采集，通常覆盖中频范围（几MHz到上千MHz）。与全频卡主要区别就在输入信号的频带范围。
FPGA载板

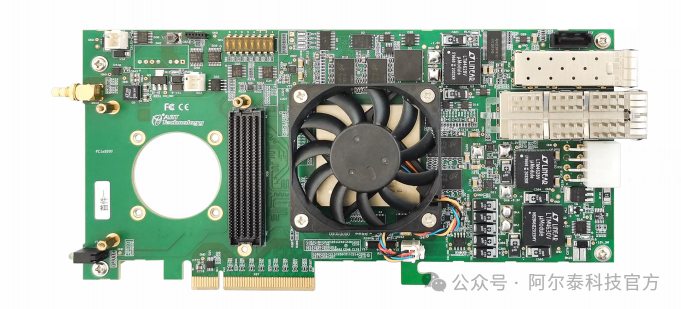

PCIe899V-FPGA载板
特点：
1、搭载Xilinx FPGA-XC7VX690T-FFG1761，支持用户进行深度的二次开发。
2、标准PCIe 接口，支持PCIe2.0 X8，可支持PCIe3.0协议
3、配备高达4GB的64位DDR3 SDRAM，确保在高速数据采集和分析过程中保持优异的性能。
4、支持一个SFP+和一个QSFP+光纤接口，适用于高速数据传输和网络连接。
5、FMC连接器符合ANSI/VITA57.1标准，为用户提供灵活的扩展选项。根据具体应用需求，用户可以选择多种FMC子卡，如ADC子卡、DAC子卡以及光纤子卡等，以满足不同的信号处理需求。
6、该载板支持Windows和Linux的操作系统。
应用领域：
PCIe899v-FPGA载板因为其自主开发FPGA的优势，帮助工程师实现自主测试逻辑编辑，从而实现数据的采集。广泛应用于通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等领域。
FMC子板

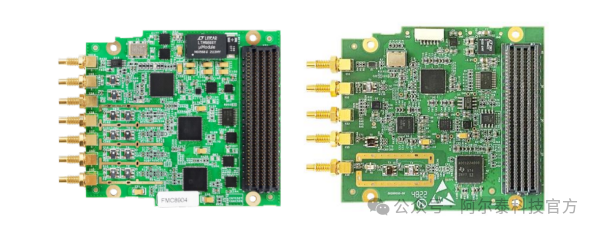

FMC-8904、FMC-8905子板
主要特点
1、FMC子板是一款高性能的模块，搭配载板使用，遵循VITA 57.1标准规范，符合FMC（FPGA Mezzanine Card）标准，可适应于多种 FPGA 载板。
2、模块采用了Analog Devices (ADI)的芯片，实现了采集功能。
3、ADC采用巴伦设计，板卡设计输入为交流耦合方式，模拟信号经过巴伦耦合实现单端转差分，并传输给模数转换芯片。模拟输入阻抗为50Ω，适配标准的射频信号源，确保信号的高质量传输。最高输入信号可达1GHz。
4、板卡支持外部同步触发输入和内部同步触发输出，时钟选项包括内部参考时钟、外部参考时钟和外部采样时钟输入，用户可通过SPI总线进行灵活配置。
应用领域
根据其在设计上的诸多优势，广泛的面向通信问题的排查和优化与无线基础设施、雷达目标检测、宽频带通信、毫米波通信、自动测试设备等应用。
FPGA载板和FMC子板需要同时购买以实现最佳搭配使用。当然，您也可以单独购买FPGA载板并自行设计子板，或购买FMC子板并设计相应的FPGA载板。
