（USB数据采集卡，以太网数据采集卡）NET2812/24E网络同步数据采集系统在高速铁路测试中的应用
分布式,多台级联,GPS同步,远距离,无线NET2812/24E型网络分布式采集仪，采用以太网接口，一台计算机可以通过LAN 局域网控制多台采集仪，采集仪之间可以选择GPS 授时实现同步，支持远距离和无线传输，适合分布式、多测点、远距离或无线传输的振动、噪声、冲击、应变、压力、电压等各种物理量信号采集，与专业测试软件配套，可形成具有百余项先进技术的高性能数据采集和信号处理系统。
特点
分布式，通过LAN 多台级联
可选GPS 授时，各采集仪同时工作
多测点，多台级联后可达256～1024 通道
采集仪内各通道并行采集(单台仪器可以达12,24,36路同步)
远距离，网线可达数十米传输光纤可达数十公里传输
连续大容量不间断数据采集
数据双存储，可选采集仪内置8/16GB 存储
无线，兼容无线网络传输
连接简便，无需安装设备驱动
网络采集示意
级联主要技术指标
级联采集仪数： 1 ～ 32 台 或更多
级联总通道数：12 ～ 1024 通道或更多
存储方式：
计算机存储：容量仅受硬盘限制，所有采集仪的总采样速度受网络速度限制
采集仪存储：（选件）内置8/16GB 容量，各采集仪独立存储，不受网络限制
采集仪(单台)主要技术指标
接口形式：以太网,USB,RS232/485(可扩展WLAN或ZIGBEE)
可以本地独立处理,存储数据(支持WINCE系统)
最高采样频率：100KHz
AD 精度：16 位
通道数目：12，24，36可选
通道间串扰：-100dB
输入量程：0-1.25V，2.5V，5V
输入接头：BNC或其他(SMA/B)
输入方式：电压
GPS：采集器内带
采集深度：连续海量，仅受硬盘和系统限制
供电：5,12VDC或10—30VDC宽压供电
应用软件：根据需要自行编制
质量体系：ISO9001:2000 国际质量体系认证
GB/T19001:2000国内质量体系认证
操作系统：Windows 98/Me/2000/XP
选件
1 工业GPS 接收机模块 3 网络交换机
2 内置8/16GB 存储卡 4 光纤收发机和光纤电缆

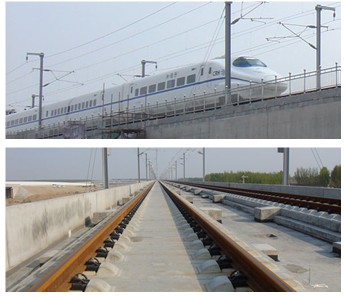

应用案例 350 公里高速铁路测试
测点分布广：分布在几十公里的轨道线上
测点数目多：几百个测点
同时测量：各测点通过GPS 授时实现同时触发测量
数据对齐：移动车厢上的测试系统和静止铁轨上的测试系
统的测试数据通过GPS确保同一时刻的数据分析
危险环境：铁轨全封闭，人员不可接近
注：本资料的图片和功能说明仅供参考。
