打破距离限制—远距离光纤传输数据方案全面解析

一、背景介绍

测控系统是一种关键的技术系统,用于测量和控制各种物理量,由传感器、转换器、信号处理器、数据存储设备和控制器等多个组件组成。在自动化生产、实验室测量、环境监测、医疗设备等领域得到广泛应用。

现代测控系统普遍采用数字化技术,可以通过计算机与外部设备联网,实现数据远程获取和控制。作为数据采集设备的USB采集卡能够直接连接到计算机的USB接口,实时监控采集到的数据。在实际应用中,由于实验装置与检测台之间存在一定距离,如100米左右,需要进行远距离数据传输。为了保证传输信号的准确性和稳定性,阿尔泰科技提出采用光纤线缆传输数据作为解决方案。

通过采用光纤线缆进行数据传输,可以有效解决远距离传输的问题,同时提供更高的数据传输速度和稳定性。这种解决方案不仅能够保证数据传输的可靠性,还能提升系统的整体性能和效率。在测控系统中采用光纤线缆传输数据,将为实际应用带来更加可靠和高效的数据传输解决方案。

二、方案原理

光纤传输是利用光导纤维传输数据、信号的技术。光导纤维可传输模拟信号、数字信号,满足视频传输需求。通常使用光缆进行传输,单根光导纤维的数据传输速率可达数Gbps,传输距离可达数十公里,且无需中继器。

三、光纤传输优点

1、抗干扰性强,不受电磁噪声影响。

2、具备绝缘、耐高压、耐高温、耐腐蚀等特性,适用于各种特殊环境。

3、可根据环境要求调整几何形状,便于信号传输。

4、具有高带宽,传输距离远,衰减小。

四、方案介绍

使用USB8814动态数据采集卡,结合有源光纤数据延长线,并搭配USB3.0 Super TT外接适配器电源。从而实现采集卡到远端设备的光纤数据传输,建立远程数据采集、传输系统。

所属硬件包括:

(1)USB8814动态数据采集卡

(2)USB3.0 有源光纤数据延长线

(3)USB3.0 Super TT外接适配器

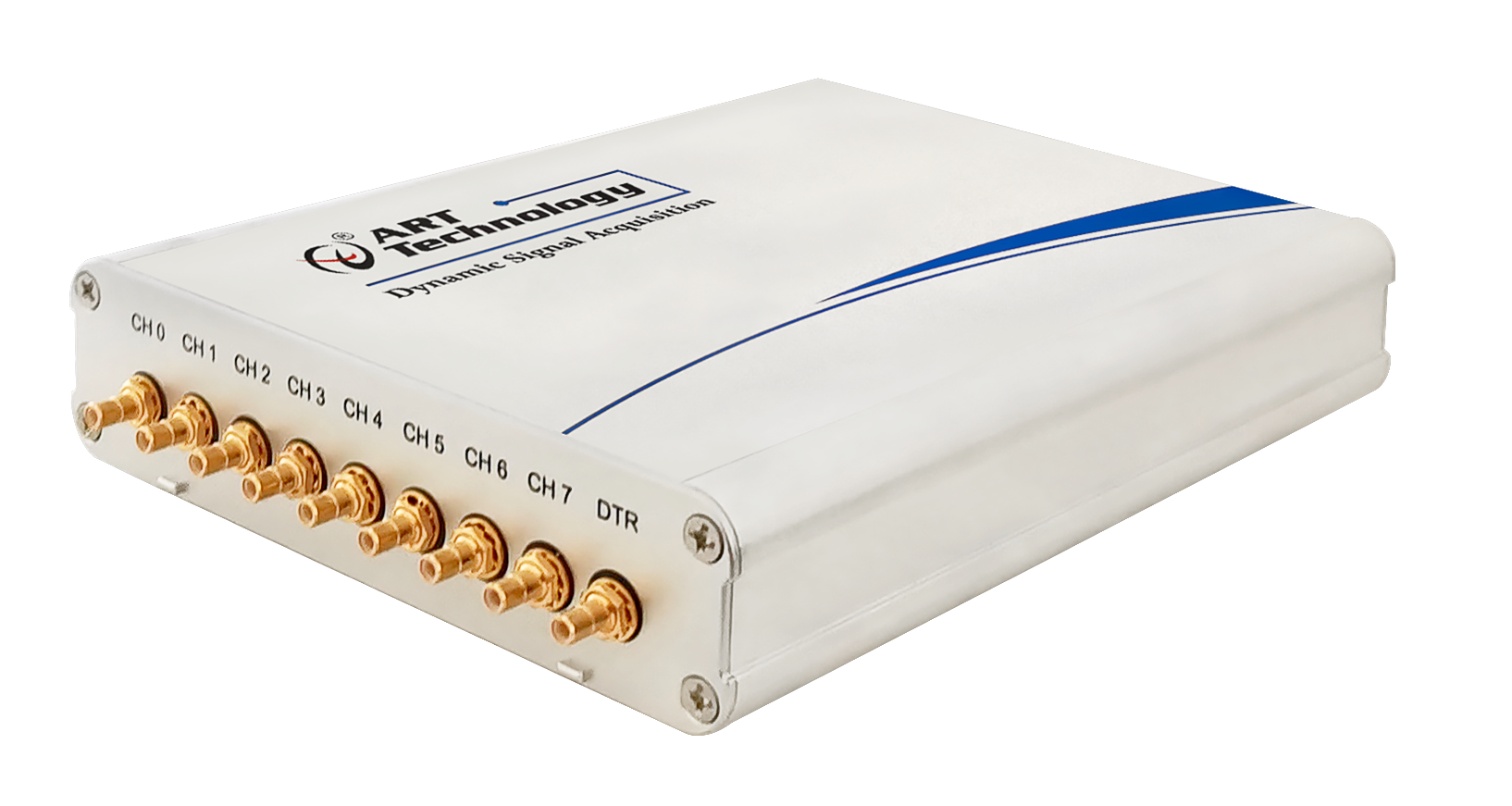

图1 USB8814动态数据采集卡

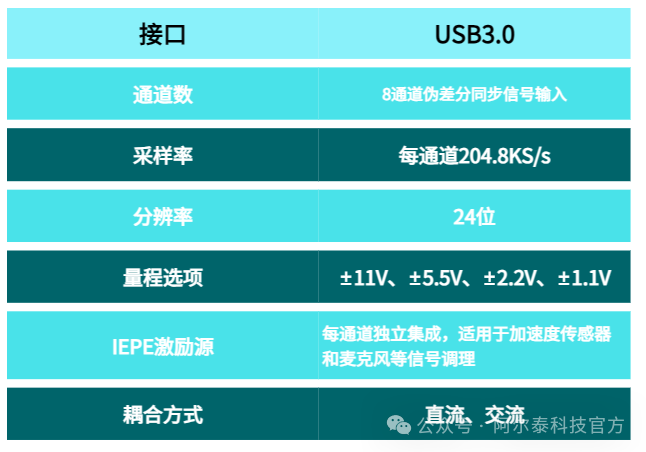

USB8814动态数据采集卡技术参数如下

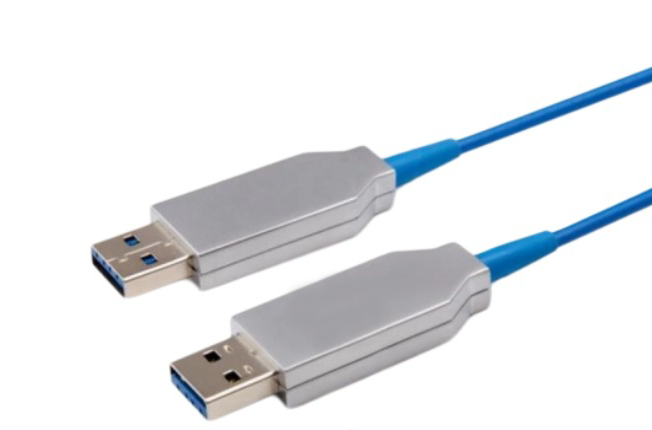

图2 USB3.0 纯光有源光纤数据延长线

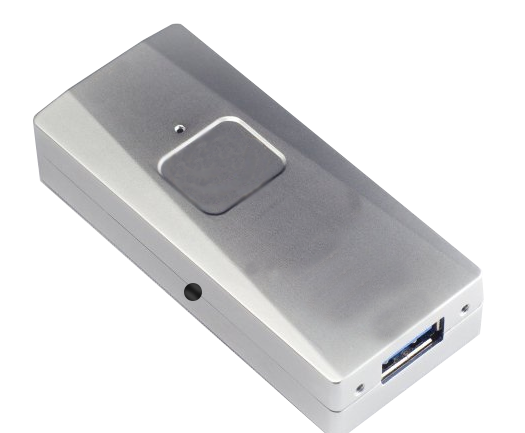

图3 USB3.0 Super TT外接适配器

该产品基于Super TT技术,配合USB3.0纯光有源光纤数据线,传输距离可达100米。

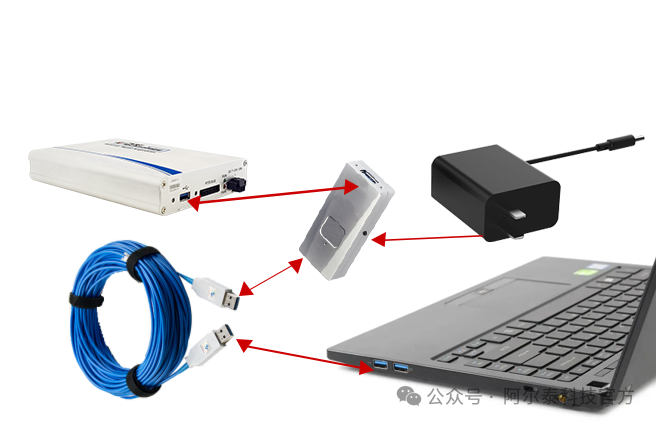

连接示意图如下:


图4 系统连接示意图
