一、产品介绍
SIT_QV电荷放大模块是一款输出电压量与输入电荷量成正比的低噪声单通道电荷放大器，与压电加速度计和其它压电型传感器配接，可测量振动、冲击、动态力等机械量，在科研、教学、机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等诸多领域有着广泛的应用。
二、产品参数
供电电压：DC（18~24）V
供电电流：≥100mA
输入连接方式：BNC母座
输入信号范围：≤±106pC
输入阻抗：1TΩ
输入频响范围：0.1Hz~100KHZ（-3dB）
电荷灵敏度：100pC/mV(增益为1V/V)
输出连接方式：BNC
输出信号范围：≤±10V
输出阻抗：100Ω
输出增益：x1（默认）、x1.1、x5、x10可选
输出偏置电压：≤±1mV
输出精度：≤±0/5%
噪声：≤20mV（最大增益）
工作温度：0℃~40℃
存储温度：-55℃~85℃
湿度：80%R.H.

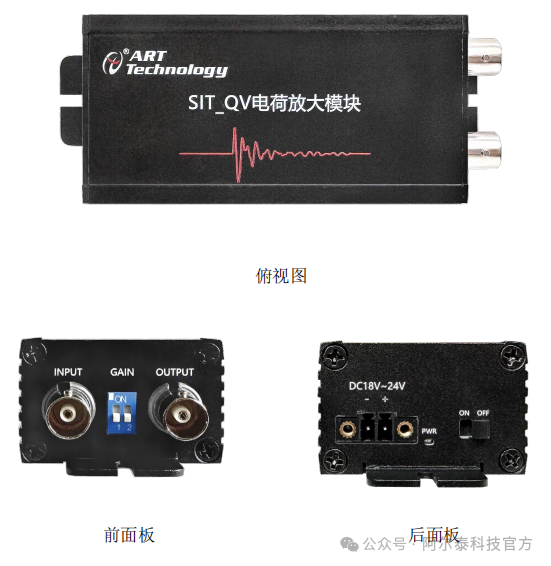

产品图如下所示：

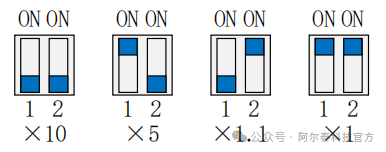

增益档位说明图如下所示：
三、使用说明
1、SIT_QV电荷放大模块供电由外部输入端子供电，供电电压为DC（18~24）V，供电电源至少应该能提供100mA的峰值电流，模块工作电流约为52mA。
2、使用流程：
（1）模块输入端接压电传感器，输出端接三次测量设备(如示波器)
（2）通过外部端子给模块供电，并将电源开关打到ON，此时电源指示灯变亮
（3）给压电传感器施加动态力或加速度，此时会在三次测量设备上显示与之成比例的电压信号。
3、输入电荷量与输出电压关系：
Vout=Qin*Gout/Ac
Vout:输出电压
Qin:输入电荷量
Gout:输出增益
Ac:电荷灵敏度
如: 测量输出电压为50mV,电荷灵敏度为100pC/mV,输出增益为1V/V,则输入电荷量为5000pC。
四、总结
通过以上产品，使得测试更加方便 准确 快捷，同时出于成本考虑，只需拥有此模块，搭配任意电压采集卡即可完成电荷测试项目的搭建。
