项目前言：
电晕放电是一种瞬态放电现象，其放电持续时间非常短暂，一般在纳秒级别。同时电晕放电探测系统通常需要对采集到的大量数据进行实时处理和分析，为了准确捕捉和分析电晕放电信号，我司的高速数据采集卡具有较高的数据传输和数据处理能力，因此使用高速数据采集卡和配套系统就能轻松实现—实时采集和记录电晕放电事件的波形数据。
01
项目介绍

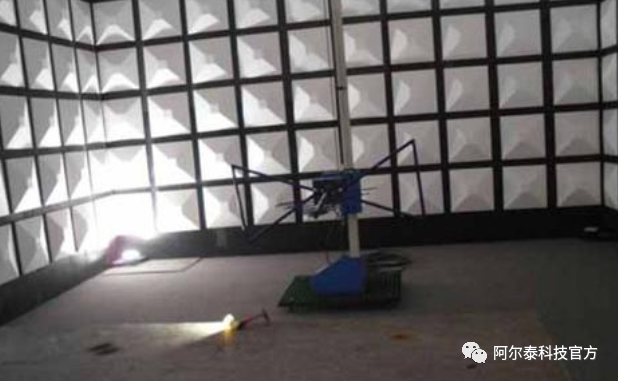

某实验室在暗室中有个静电放电源，要对该静电信号的电晕场进行分析。要求通道间同步采集，同步精度ns级，系统主要用于暗室中静电放电信号进行采集，要求在s级的时间中产生的大量实验数据进行采集记录，这就要求采集设备具备高输入动态范围、高采样速率、高精度等特点
02
解决方案

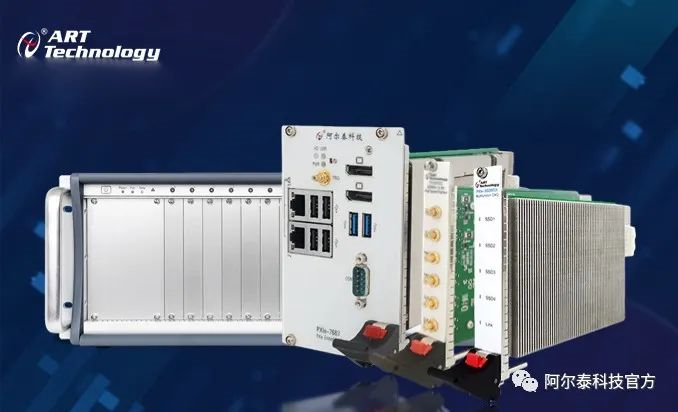

在本次实验中，我司提供了一套系统解决方案，所涉及产品有：高速数据采集卡：PXIe8922，机箱：PXIeC-7309GN3H-21M，控制器：PXIe-7683，磁盘阵列卡：PXIe-SSDM3X08T。
为了满足对静电放电信号的精确分析，我们采用一种高性能的数据采集系统去完成高速同步数据采集和数据存储；
该系统具备了以下特点:
①高输入动态范围
静电放电信号的幅度通常很小，因此需要采用高输入动态范围的采集设备，以保证能够准确地采集到信号；
②高采样速率
静电放电信号的变化非常快，因此需要采用高采样速率的采集设备，以保证能够捕捉到信号的变化；
③高精度
静电放电信号的分析需要高精度的数据，因此需要采用高精度的采集设备，以保证数据的准确性和可靠性；
④同步采集
为了保证数据的准确性，需要对通道间进行同步采集，以避免数据的漂移和误差。
⑤高速大容量存储
搭配磁盘阵列卡可实现4.5GB/s的数据写入以及8T的存储容量。
高速数字化仪PXIe8922
PXIe8922 是 2 通道 12 位 500MS/s 采样数字化仪，专为输入信号高达 200M 的高频和高动态范围的信号而设计，模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存。
产品亮点
2 通道单端模拟输入
12 位高分辨率 ADC
模拟输入带宽高达 200M
板载 2GB 内存，两个通道共享
可编程输入电压量程范围±1V 或±5V
支持连续采样和有限点采样
应用范围
无线通讯、雷达/声纳、超声、图形成像等高动态范围应用
磁盘阵列卡PXIe-SSDM3X08T
PXIe-SSDM3X08T 是一款 PCIe Gen3.0 X8 接口标准的 PXIe 扩展 SSD 磁盘阵列卡,支持 NVMe 1.3c，容量可达 8TB。
