大口径天线健康诊断数据采集系统

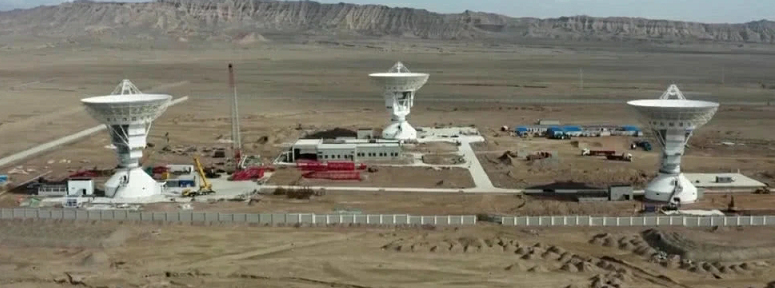

1.1应用背景介绍

      雷达预警、深空探测、卫星通讯等领域均离不开大口径天线,大型天线具有体积庞大、结构复杂,使用环境恶劣的特点,天线健康诊断很有必要,传动系统故障检测尤为重要。

阿尔泰

1.2健康诊断的意义

通过采集天线振动配电、振动和周围环境因素,经FFT等,可对故障点进行诊断,优化算法可预警故障,关键时刻不掉链子。

阿尔泰

1.3健康诊断系统框图



阿尔泰

1.4公司产品应用

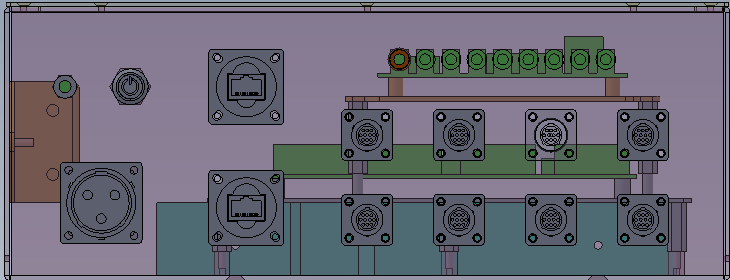

依托我公司产品和技术,为客户提供健康诊断数据采集部分,采集系统采用AC220V供电,机箱内集成开关电源输出DC24V为板卡和外接传感器供电,通过网口,经交换机将数据传到监控计算机。

阿尔泰

(1)NET8814——8路同步采集,独立的 4mA IEPE激励源

(2)SC5061——1路百兆网口,4路RS-232,4路422/485串口

(3)DAM-3505A——三相全参数交流电量采集模块

4DAM-3158H——8路模拟量采集模块

5定制信号调理模块——±500V±50A转标准信号
