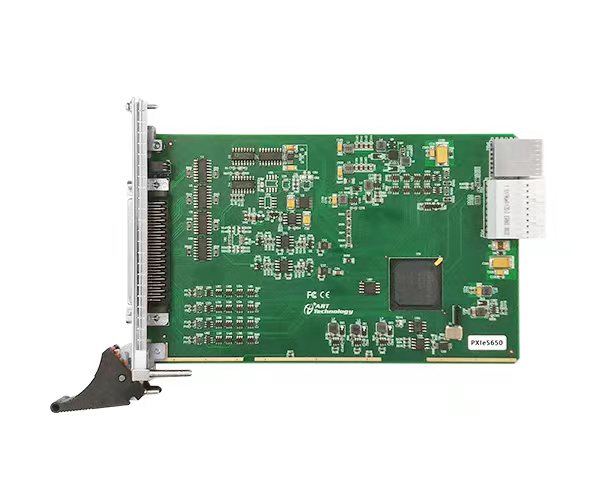

PXIe5654-PXI、PXIe多功能数据采集卡-数据采集卡|高速数据采集卡|开关卡|PXI机箱|PXI控制器|阿尔泰科技

多功能数据采集卡；500/250Ksps， 16位，32/16路异步模拟量输入；100Ksps，16位，4/2/0路同步电压模拟量输出；8路DIO ；8路PFI；1路32位多功能计数器

模拟量输入	ADC分辨率	16位（Bit）
	输入通道	单端32路/差分16路异步采集（PXIe-5654/5656）；单端16路/差分8路异步采集（PXIe-5655/5657）
	输入量程	±10V、±5V、±2V、±1V
	采样率	500KHz（PXIe-5654/5655）； 250KHz（PXIe-5656/5657）
	采样模式	按需单点采集、连续采集、有限点采集
	存储器深度	16K 点 FIFO
	AD触发源	AD首通道触发、模拟量触发、数字量触发
DA模拟量输出	输出通道	4路同步输出（PXIe-5654）； 2路同步输出（PXIe-5655）； 0路同步输出（PXIe-5656/5657）
	采集速率	16位DA精度，最大100KHz采样速率
	量程	±10V
	存储器深度	16K 点 FIFO
CTR计数器	通道数	1路32位
	电气标准	TTL电平
	计数器功能	CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量
	计数器功能	CO：脉冲输出
	采样方式	CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO
	采样方式	CO：按需单点采样、有限点采样、连续采样
DI/O	通道数	共16路： 8路支持带缓存DIO（P0.<0...7>）， 8路PFI（PFI<0...7>/P1）
	DIO存储器深度	2K点FIFO
	配置方式	程控I/O方向与状态
软件自动校准
支持多卡同步

PXIe5654
